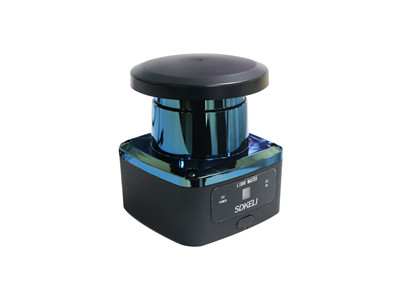

KLM型激光雷達

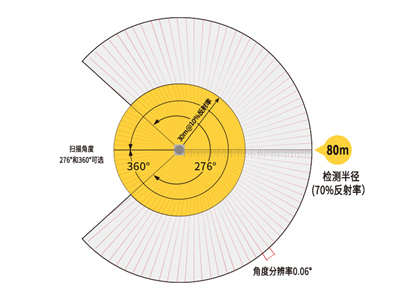

產品介紹：KLM型激光雷達基于脈沖激光測距原理，通過旋轉掃描實現角度276°（或360°）、半徑30m@10%反射率的二維區域檢測。可提供功能安全輸出和測量數據輸出，同時滿足用戶安全避障和測量需求。

分享到：

產品特點

1、遠距離小尺寸物體的精準識別
2、掃描角度276°和360°可選
3、測量精度不受目標反射率變化影響，任意復雜應用場景下具有穩定一致的測量結果
4、穩定的光學特性尤其適用于反光板導航應用
5、窗口采用階梯結構設計，實現超強耐臟污性能，大幅減少用戶維保次數、加長用戶維保周期
6、功能安全Type3認證內部實時動態自檢，故障導向安全
7、多回波脈沖處理技術，雨霧環境下表現優異
8、支持用戶自定義16*3組不同形狀的防區，安全輸出+測量數據輸出，同時滿足用戶安全避障和測量需求
9、無盲區設計

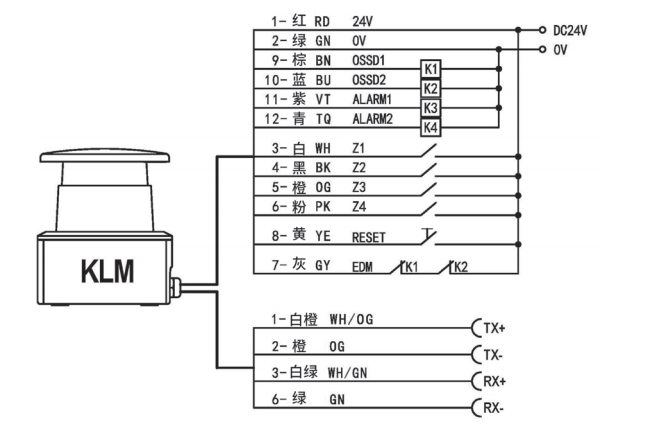

典型接線圖

光學特性
激光光源	波長905nm，一類激光產品
檢測半徑	30m@10％反射率
掃描角度范圍	276°/360°	角度分辨率	默認0.12°@25Hz，可配置（最小0.06°@10Hz）
刷新頻率	25Hz（典型值，可配置）
測量誤差	≤25mm（典型值）	重復精度	±6mm@1sigma
電氣/機械參數
工作電壓	DC11V～DC28V
上電啟動時間	8s（典型值）
功耗	8W（典型值）
輸出形式	PNP輸出+以太網輸出

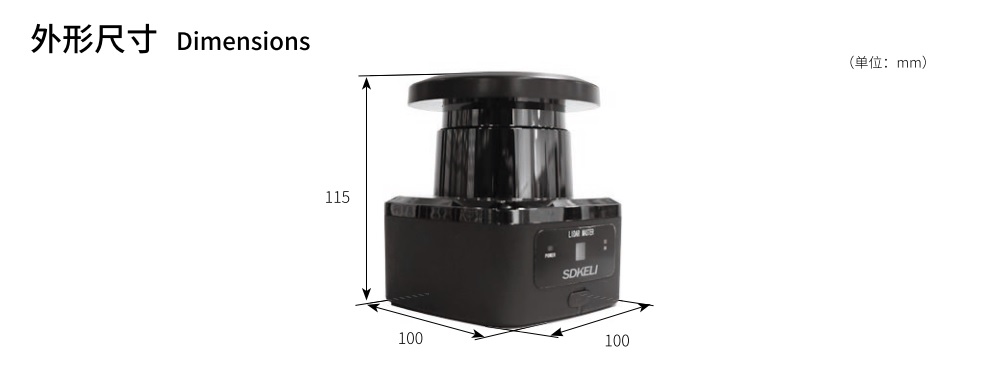

外形尺寸	100×100×115mm
環境特性
環境溫度	工作：-30℃～50℃ ;（無結霜及凝霧）存儲：-40℃～70℃
環境濕度	工作：35%RH～85%RH ;存儲：35%RH～95%RH
抗光干擾	80000Lux
抗沖擊	加速度10g；脈沖持續時間：16ms；碰撞次數：三軸，每軸1000±10次
抗振動	頻率10Hz～55Hz；振幅：0.35±0.05mm；掃描次數：三軸，每軸20次
防護等級	IP67
電磁兼容性(EMC)	EMI	EN61326-1：2013 EN55011：2009 + A1：2010
電磁兼容性(EMC)	EMS	EN61326-1：2013 EN61000-4-2：2009 EN61000-4-3：2006+A1:2008+A2:2010 EN61000-4-4：2004+A1:2010 EN61000-4-6：2009 EN61000-4-8：2010 EN61000-4-11：2004
