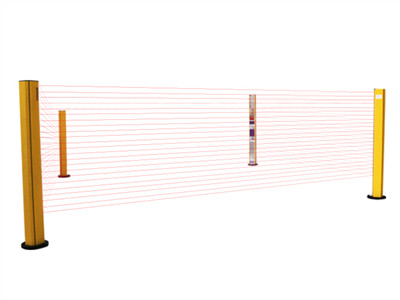

KS06Q型區域保護安全光柵

產品介紹:KS06Q型區域保護安全光柵分為KS06QA系列和KS06QB系列。KS06Q型區域安全光柵不需要配備控制器,可提供兩路PNP或NPN晶體管輸出信號。

分享到:

產品特點

1、檢測距離長,可實現單防區、兩防區、三防區和四防區多種昂防護
2、單防區域保護距離:A系列-20米,B系列-40米
3、可提供4面區域保護,簡化布線,節約成本
4、抗電磁干擾、光干擾能力強

產品組成

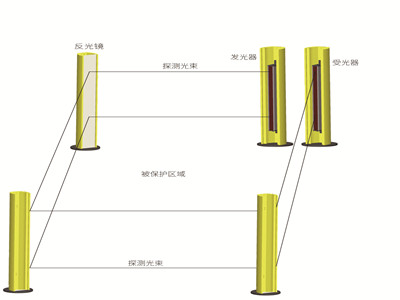

由發光器、受光器、反光鏡以及傳輸線組成

整機規格型號

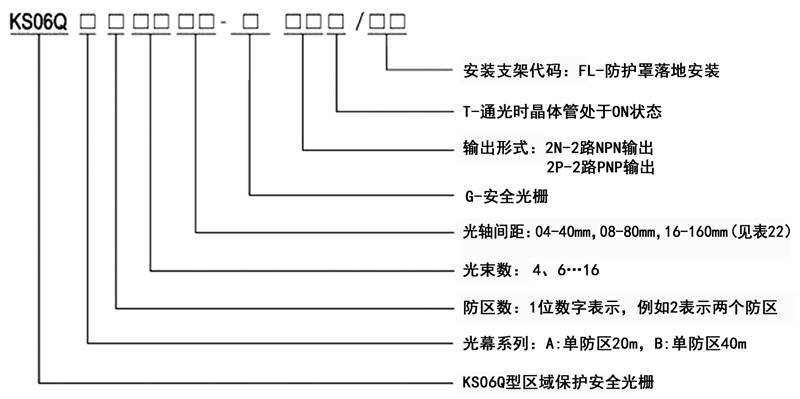

KS06Q型區域保護安全光柵規格型號圖

典型接線圖

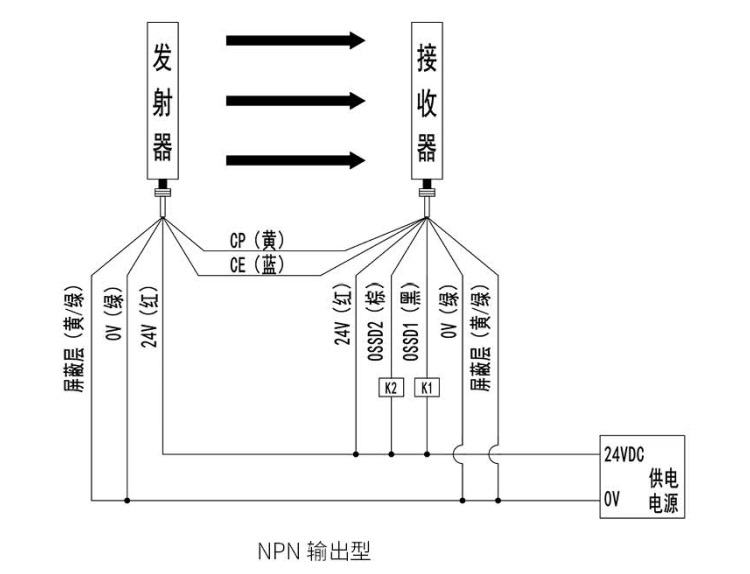

KS06G型級連式安全光柵接線圖NPN輸出

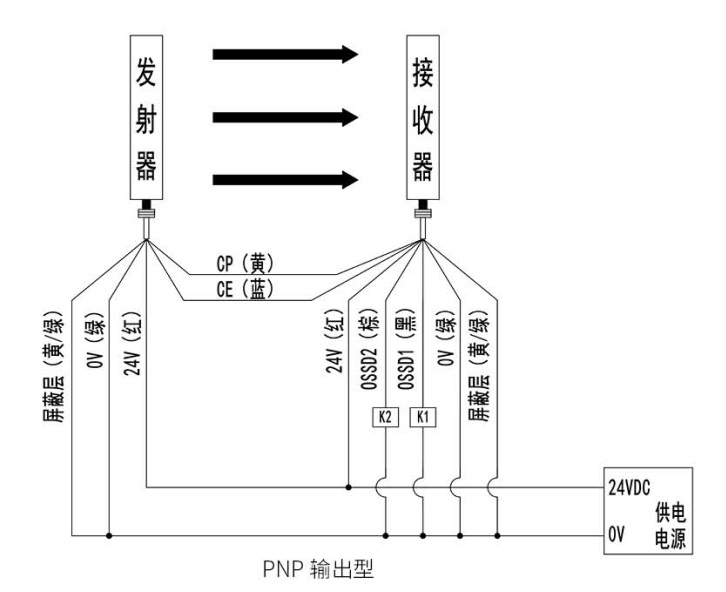

KS06G型級連式安全光柵接線圖PNP輸出
備注:K1、K2:控制機器危險部件的繼電器或其他設備

安全等級 Type4(gb/T19436;IEC 61496)
執行標準 GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC61496-2
光學特性
光幕系列 KS06QA、KS06QB
檢測高度 光軸間距×(光束數-1)
EAA <5°
光軸間距 40mm 80mm 160mm 320mm
光束數 4、6、8...16 4、6、8...16 4、5、6、7、8 3、4、5
保護范圍 KS06QA:?jiǎn)畏绤^(qū):20m; 兩防區:14m; 三防區:10m; 四防區:8m; KS06QB: 單防區:40m; 兩防區:30m; 三防區:20m;四防區:16m
環境特性
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -40℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動 頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次
抗沖擊 加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次
防護等級 IP65
電氣特性
電源電壓 DC24V±10%
消耗電流 發射器 最大300mA
接收器 最大100mA(無負載)
響應時間 ≤20ms
輸出特性 NPN輸出 NPN晶體管輸出×2(通光時ON)、負載電流300mA以下,殘留電壓3V以下(排除導線延長的影響)
PNP輸出 PNP晶體管輸出×2(通光時ON)、負載電流300mA以下,殘留電壓3V以下(排除導線延長的影響)
配套控制器 不配控制器;可配置CSRMB模塊,輸出繼電器無源觸點信號

光束數 KS06QA系列/KS06QB系列
光軸間距40 光軸間距80 光軸間距160 光軸間距320
規格型號 保護高度 規格型號 保護高度 規格型號 保護高度 規格型號 保護高度
3             KS06Q*0332G2#T 640
4 KS06Q*0404G2#T 120 KS06Q*0408G2#T 240 KS06Q*0416G2#T 480 KS06Q*0432G2#T 960
5         KS06Q*0516G2#T 640 KS06Q*0532G2#T 1280
6 KS06Q*0604G2#T 200 KS06Q*0608G2#T 400 KS06Q*0616G2#T 800
7         KS06Q*0716G2#T 960
8 KS06Q*0804G2#T 280 KS06Q*0808G2#T 560 KS06Q*0816G2#T 1120
10 KS06Q*1004G2#T 360 KS06Q*1008G2#T 720
12 KS06Q*1204G2#T 440 KS06Q*1208G2#T 880
14 KS06Q*1404G2#T 520 KS06Q*1408G2#T 1040
16 KS06Q*1604G2#T 600 KS06Q*1608G2#T 1200
注:規格型號中*表示光幕系列和防區數,具體見整機規格型號。#表示輸出形式,P表示PNP輸出,N表示NPN輸出。(單位mm)

H表示保護高度,J表示發光器、受光器長度,L表示落地防護罩長度(單位:mm)



光束數 KS06QA系列/KS06QB系列
光軸間距40 光軸間距80 光軸間距160 光軸間距320
H J L H J L H J L H J L
3                   640 799 960
4 120 239 400 240 399 560 480 639 800 960 1119 1280
5             640 799 960 1280 1439 1600
6 200 319 480 400 559 720 800 959 1120
7             960 1199 1280
8 280 399 560 560 719 880 1120 1279 1440
10 360 479 640 720 879 1040
12 440 559 720 880 1039 1200
14 520 639 800 1040 1199 1360
16 600 719 880 1200 1359 1520
KS06T型區域光電保護裝置光軸間距最小200mm,可依次增加50mm,同時提供2-8個探測光束

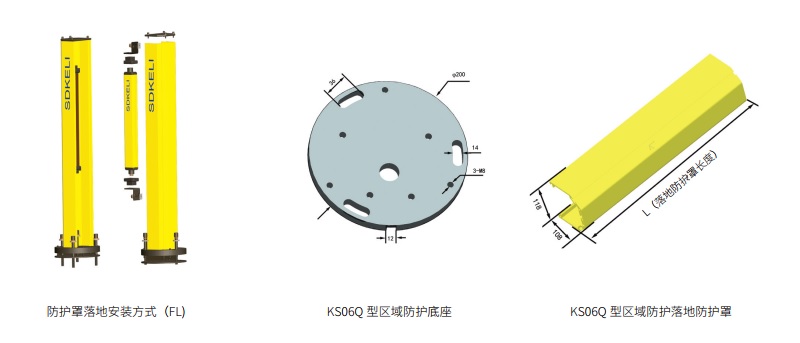

KS06Q型區域防護安全光柵光幕安裝方式圖
